　　200×,××,××实施中华人民共和国信息产业部发布中华人民共和国通信行业

　　YD/T××,2007主管部门:信息产业部综合规划司批准部门:中华人民共和国信息

　　产业部施行日期:200×年××月××日××××出版社2007北京信息产业

　　信部规函2006140号“关于安排2006年《通信工程建设标准》编制计划的通知”

　　信管道工程设计横断面图的总体要求标准和统一规定，以及通信管道工程中常用的

　　横断面图的图例。本图集是在中华人民共和国原邮电部YDJ-101《通信管道人孔

　　和管块组群图集》基础上修订的，并参考了信息产业部标准YD/T1324-2004《地下

　　通信管道用硬聚氯乙烯(PVC-U)多孔管》，及中华人民共和国通信行业标准

　　YD5007-2003《通信管道与通道工程设计规范》、YD5103-2003《通信管道工程施工

　　行。(本图集主管部门为信息产业部综合规划司。)本图集具体条文解释单位为北

　　京市电信规划设计院，地址:北京市海淀区车公庄西路乙19号华通大厦B座，邮

　　总则1.0.1“通信管道设计图集”(以下简称图集)，是规范通信管道工程中管道

　　纸做到规格统一、标准一致、表述准确。1.0.2本图集根据国家及行业标准制

　　定。1.0.3本图集根据以下国家及行业标准编制:YDJ—101《通信管道人孔和管

　　块组群图集》YD/T1324-2004《地下通信管道用硬聚氯乙烯(PVC-U)多孔管》YD

　　5007-2003《通信管道与通道工程设计规范》YD5103-2003《通信管道工程施工

　　及验收技术规范》YD/T5015,2005《通信管道与线路工程制图与图形符号》

　　1.0.4本图集由统一规定的图形、符号组成，图集中未规定的组群型式，可使用国

　　家及行业标准中有关规定进行派生。1.0.5 图集适用于新建、改建和扩建的通信

　　管道工程建设。 2 2 编制原则 2.0.1 编制中遵循《通信管道人孔和管块组群图

　　集》(YDJ-101)及《通信建设工程预算定额》的相关内容，结合工程建设中常见的

　　类型编制的。 2.0.2 图集是依据通信管道工程技术标准及施工验收规范，结合通

　　2.0.3 图集本着布局合理、轮廓清晰、便于识别，选择合适的图纸幅面达到制图的

　　标准化。 2.0.4 图集表述了《通信管道与通道工程设计规范》(YD 5007-2003)、

　　《通信管道工程施工及验收技术规范》(YD 5103-2003)等技术规范的要求，直观体

　　现技术规范要求的细节，便于通信管道建设参照使用;便于管道敷设工程及日后维

　　护工作中参照使用。 2.0.5 图集的名称选用易于表述的文字及符号，当几种方法

　　均可达到目的时，采用简单的方法。 2.0.6 图集中使用国标和行标规定的标示符

　　号。派生新的符号时，应符合国标符号的派生规律，并应在合适的地方加以说明。

　　2.0.7 图集中各种必要的技术数据标注和注释应符合标准的规定。 3 3 编制内容

　　本图集包括“《通信管道人孔和管块组群图集》YDJ-101”中通信管道标准型水泥

　　管块系列管群组合断面。扩展了设计中常用的塑料管、钢管管道组群型式。选择补

　　充推荐了不同材质、不同管径的管道组合型式，同时考虑到新型材质的管材在工程

　　中的使用。 本图集定义了可扩展的命名规则及编号序列，无论采用何种管材进行

　　管群组合，可参照本图集的命名规则套用。 本图集本着发展的原则，制定统一的

　　技术标准格式，包括统一结构表述、符号标注、图纸名称，图纸编号，以便于统一

　　管理。 本图集规定了各种管道断面的标注型式，对图中细节部位及部件的标注，

　　统一标注字体、字号、方向，使图纸达到标准一致。 本图集规定了图块名称的意

　　义，明确标识管道断面型式、材料类别、组合方式。 本图集对图纸编号进行了定

　　义，对图纸上每个独立单位的名称给予相对应的符号。 4 4 通信管道材质的规格

　　标准 本图集描述规格的单位:mm(毫米)。 通信管道工程中常用的水泥管有两种，

　　一种是混凝土管，另一种是干硬性混凝土管(即干打水泥管)，两种管均称为“水泥

　　管”。 常用水泥管的孔径多年来一直沿用90mm，其单块长度为600mm。本图集把

　　这种孔径90mm、长600mm 的水泥管列为标准型管块。其孔数有3、4、6 孔三种。

　　除标准型以外的均为推荐型，可根据通信管道布放光、电缆的具体情况及通信发展

　　需要选用。 1)标准型“六孔”，360×250×600mm(宽×高×长)，即“标6 型”。

　　标6 型(图) 2)标准型“四孔”，250×250×600mm(宽×高×长)，即“标4 型”。

　　标4 型(图) 3)标准型“三孔”，360×140×600mm(宽×高×长)，即“标3 型”。

　　标3 型(图) 4)推荐型水泥管块断面的几何尺寸，选用时请参见《通信管道人孔和

　　格管块;“标4 型”250×250×600mm5 规格管块。 通信管道工程中常用的塑料管

　　材质，一般为“(PVC—U)硬质聚氯乙烯管”和“(HDPE)高密度聚乙烯管”，及

　　工程塑料管”，“塑合金复合材料(钢化)管”，“(HDPE)硅芯管”工程中包括

　　以上材质及其它有机材料的管材，本图集均称塑料管。 塑料管的规格较多，从管

　　道包含的管孔数量上分，一般分为“单孔管”和“多孔管”;从管壁结构上分，一

　　般分为“实壁管”和“单、双壁波纹管”。 本图集把外径φ 100mm、φ 110mm、长

　　6 米/根的塑料管，列为标准型单孔管。除标准型以外的均为推荐型，可根据通信

　　管道布放光、电缆的具体情况选用。 标准型单孔管规格描述:外径×壁厚×长。

　　硬质聚氯乙烯管(PVC—U) 实壁单孔塑料管，多年来一直沿用内径φ 90mm 和

　　φ 110×5×6000mm 4)塑合金复合材料(钢化)管 塑合金复合材料(钢化)管(图) 双

　　结构(内圆/外方)实壁单孔塑料管。一般选用内径φ 83mm、φ 100mm。 规格:92-

　　(HDPE): 实壁单孔塑料管，一般选用内径φ 83mm、φ 100mm。 厂家产品均为盘

　　装，盘长度可定制，适用于城域特定环境使用，如:微控地下定向钻孔敷管。 ?硅

　　芯管(HDPE): 双结构(内圆硅芯层/外圆HDPE)实壁单孔塑料管。 HDPE 硅芯管，内

　　盘长度1000,2000 米，适用于长途光缆布放。 本图集中的范例以选用

　　组合塑料管。 栅格管的规格较多，包括有单孔，2、3、4、5、6、9 子孔等，可放

　　置不同外径的光、电缆。本图集选用单孔、4 孔、9 孔为标准型，其它均为推荐

　　合多孔管(PVC—U 或HDPE):复合多孔双结构组合塑料管(内/外实壁多孔管)。 复合

　　多孔管，包括单孔、4 孔、7 孔等多子孔管，通信管道可根据具体情况布放不同外

　　径的光、电缆选用。 复合多孔管选用规格:φ 110×5×6000mm(外径×壁厚×长/每

　　根)。 复合多孔管(图) 3)梅花管(PVC—U 或HDPE):直壁多孔组合结构塑料管。 本

　　管;φ 110×5×6000mm 复合多孔管，列为标准型单孔管。除标准型以外的均为推荐

　　型，可根据通8 信管道布放光、电缆的具体情况选用。 管卡(管架)，是铺设管道

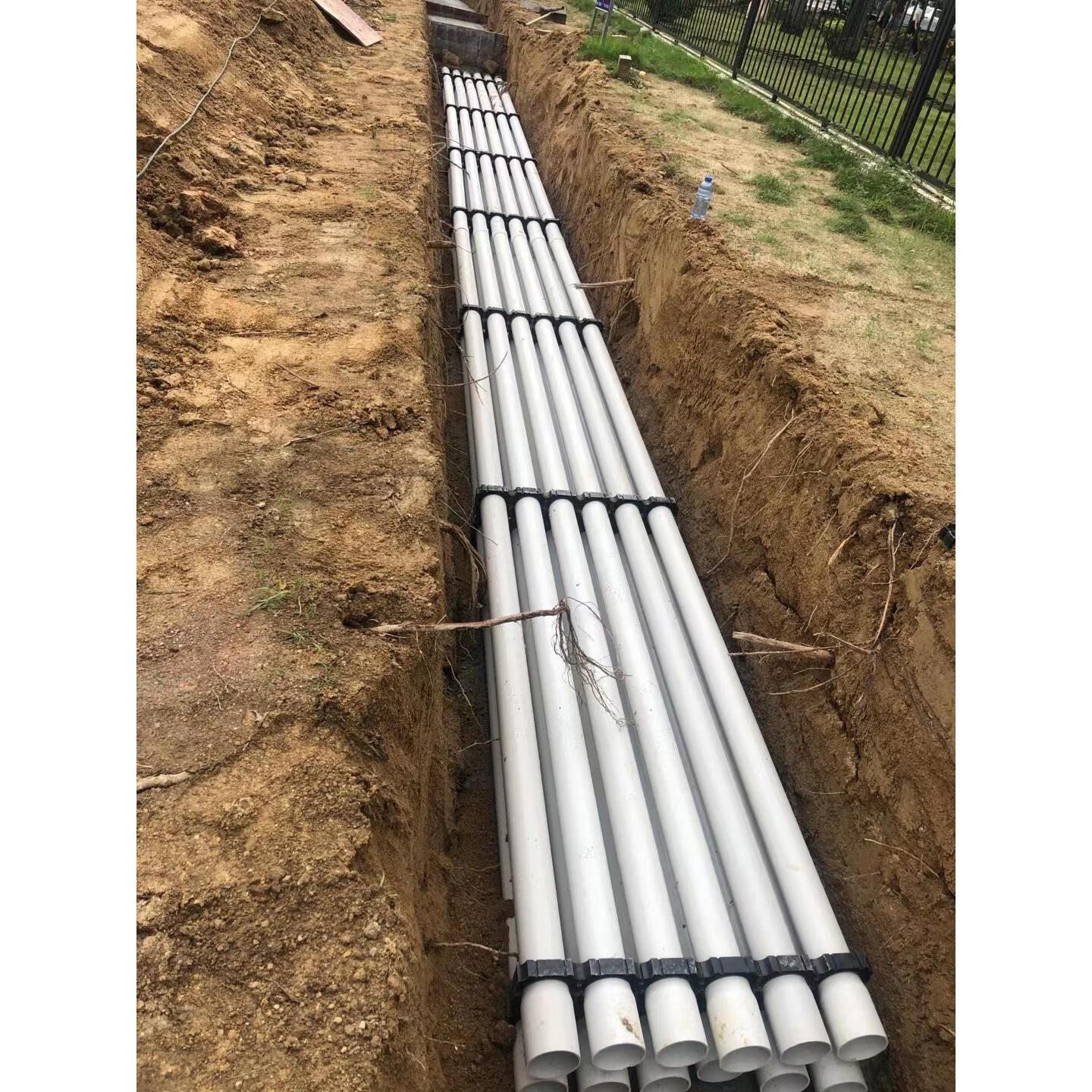

　　时用来固定外结构为圆形的实壁塑料管、双壁波纹塑料管的辅助管件。 (1) 塑料

　　管通用管卡(管架) 根据管道外径选择适用管卡规格，通用管卡适用单孔、多孔

　　图集把适用φ 100、110 管径的管卡列为标准型，除标准型以外的均为推荐

　　型。 1) 圆形管专用底部管卡(管架、1); 2) 圆形管专用中部管卡(管架、2); 规

　　格适用于φ 100、φ 110×5×6000mm 圆形实壁、双壁波纹塑料管。 适用范围:单孔

　　管、复合多孔管，底部管卡与中部管卡组合使用实现圆形塑料管的组群。 底部管

　　卡(管架、1)(图) 中部管卡(管架、2)(图) (2) 双壁波纹管专用管卡(管架) 1)双

　　壁波纹管专用“简易型”管卡(管架、3): 规格适用于φ 100、φ 110×5×6000mm

　　双壁波纹管。 适用范围:单孔管、复合多孔管。 2)双壁波纹管专用管卡(管架、4):

　　9 规格适用于单孔φ 100、φ 110×5×6000mm 双壁波纹管。 适用范围:单孔管、复

　　合多孔管。 简易型管卡(管架、3)(图) 双壁波纹管专用管卡(管架、4)(图) 3) 管

　　卡(管架)的选择: 由厂家提供，应与所用管子外径相一致。 绑扎带，是铺设管道

　　时专用固定栅格管及其它管材的辅助管件。 钢管材质类别较多，一般分为“无缝

　　钢管”和“有缝钢管”两类，如:外径为φ 108mm 的钢管为“无缝钢管”;外径为

　　φ 89mm、φ 114mm 的钢管为“有缝钢管”。 10 钢管的产品种类有，普通钢管、镀

　　锌钢管、涂塑钢管等，本图集中，钢管管道横断面图，对钢管产品的种类不作详细

　　区分。 (1)钢管的孔径规格较多，构造为“单孔实壁管”。 标准型钢管规格描述:

　　外径×壁厚×长。 如:φ 108×4×6000mm(外径×壁厚×长/每根)。 (2)本图集把

　　外径为φ 108mm、φ 114mm、长6 米/根的钢管，列为标准型单孔管。 除标准型以

　　外的均为推荐型，一般情况通信钢管孔径最大不超过φ 114mm，目前小孔径钢管根

　　据不同的区域目的要求同样被广泛使用，如:φ 89mm、φ 57mm、φ 27mm 孔径。不同

　　φ 108×4×6000mm 钢管为准。 (5)在钢管管道横断面中，采用了以4×5mm 扁钢焊

　　接固定法，取代了过去管道群体钢筋框架固定法。 (6)配合建筑接入及外部引出钢

　　φ 108mm、φ 114mm 及其它等规格，一般选用φ 89mm 规格较多。外部引出钢管，如

　　φ 108mm、φ 114mm 及其它等规格。 (7)区域小型通信管道:如:安防监控、小区电

　　视广播、计算机局域网等的室外管道，若选用钢管，一般选用孔径小于φ 108mm 规

　　格的较多，如:φ 89mm、φ 57mm、φ 27mm 孔径及其它等规格。 11 5 通信管道的组

　　群、组合方式 相同管径、相同材质的管材，以一定规则组织在一起的管道断面型

　　式，称作管道组群。 管道以宽度为8 孔或8 孔以下，且每层管孔数量宜均等。 本

　　图集把符合宽度为8 孔或8 孔以下，且每层管孔数量均等并按一定数量级进行组织

　　的组群方式定义为标准型断面，不符合的则为非标准型断面。 (1)水泥管块组群

　　本图集水泥管块选用“标6 型”360×250×600mm 规格;依据《通信管道人孔和管

　　块组群图集》(YDJ-101)中的规定。 水泥管道横向组合宽度为8 孔或8 孔以下，且

　　每层管孔数量均等的是标准型断面，否则为非标准型断面。 (2)塑料管组群 图集

　　范例中，塑料管选用PVC—U 双壁波纹管，管材规格为φ 110×5×6000mm。 根据

　　标准型水泥管块组群规则，派生塑料管的组群形式，确定以管孔横向宽度为8 孔或

　　8 孔以下，且每层管孔数量均等的是标准型断面，否则为非标准型断面。 根据以

　　上规则，不同材质相同规格的其他类型塑料管材同样适用。 (3)钢管组群 图集范

　　例中，钢管选用无缝钢管，管材规格为φ 108×4×6000mm。 组群规则与塑料管

　　同。 (4)梯形结构管道组群 塑料管、钢管等外形为圆形的管道，实际应用中存在

　　容易排列组合，并且受地心引力作用使管道外壁自然嵌和，施工敷设中不易受外力

　　扰动。另外管道外壁相互嵌和，使管道组群形成蜂窝式结构，增强了管道组群的抗

　　荷载能力;增强了管道组群的稳定性。 梯形结构管道组群，底层宽度确定为8 孔或

　　8 孔以下，向上每层减少1 孔。 梯形结构管道组群(图) 相同管径、不同材质或不

　　同管径、相同材质的管材，以一定规则组织在一起的管道断面12 型式，称作管道

　　组合。 管道以宽度为8 孔或8 孔以下(孔径以90mm 计，栅格管以根计)，且每层管

　　孔数量宜相同。 本图集把符合宽度为8 孔或8 孔以下，且每层管孔数量相同的定

　　义为标准型断面，不相同的为非标准型断面。 (1)组合规则(一) 1)水泥管块置于

　　下层，其它单孔组群管道置于上层。 2)水泥管块置于一侧，其它单孔组群管道置

　　于另一侧。 (2)组合规则(二) 1)相同管径、不同材质:金属材料管置于下层，非金

　　属材料管置于上层。 2)不同管径、相同材质:大孔径管道置于下层，小孔径管道置

　　于上层。 3)不同管径、不同材质:金属材料管置于下层，非金属材料管置于上层。

　　(3)均等组合 每层管孔数量相同。 (4)不均等组合 每层管孔数量不相同，建议使

　　用梯形结构。 (1)名称形式 1)文字表述法: 名称形式依据《通信管道人孔和管块

　　组群图集》(YDJ-101)中的规定。 程式(分类字母)“型; 2)数字、符号表述法: 由

　　文字表述法派生，以汉语拼音分类标示。 孔数程式(分类字母); 孔数组合形式(宽

　　×高)材质; 组合形式中“宽”、“高”代表横排与竖排的管孔数。相同容量不同

　　组合的断面以组合形式“(宽×高)”标识加以区别。 3)分类字母: 以拉丁字母

　　“A,Z”表示。 管道横断面中相同管孔容量不同组合的断面以“分类字母”标识加

　　消。 (2)标示与命名规则 完整的表示方法: 容量组群材质规格 13 容量孔数、组

　　群(宽×高) 1)单孔管道组群形式 孔数(宽×高)(材质、规格)。 2)多孔管道组群

　　组群(材质、规格)组群(材质、规格) (3)标示与命名说明 1)孔数:表示管道横断面

　　的总体容量。 2)组群形式:“宽”、“高”代表横排与竖排的管孔数，相同容量不

　　同组合的断面以组合“(宽×高)”标识加以区别。 3)管道的材质、规格进行标

　　实，做到明确区分。 4)管道“材质”以汉语拼音大写英文字母表示。 5)管道“规

　　格”以阿拉伯数字表示。 (4)管道“材质”表示 以下列举了现有管道“材质”的

　　表示，今后出现的新型管材以此类比。 1)塑料管——“S”表示 由于塑料的材质

　　分类较多，形成的管材分类也较多，通常以“S”表示管道材质为“塑料”。 2)塑

　　料管品种区分 单孔塑料管道如:双壁波纹管、硅芯管多孔塑料管道如:栅格管、梅

　　花管、蜂窝管。 为此在“S”符号后面增加分类符号加以区别，不再区分塑料的化

　　学标准，如:PVC、HDPE、ABS。 如:“SB”代表“双壁波纹管”(若为指定用管材，

　　则仅标“S”); “SS”代表“栅格管”; “SM”代表“梅花管”; “SG”(探讨)代

　　表“硅芯管”。 3)塑料管品种以化学标准区分 若一定要区分塑料的化学标准，可

　　直接引用。 如:“ABS”代表“ABS 工程塑料管”; “PVC”代表“硬质聚氯乙烯塑

　　料管”; “HDPE”代表“高密度聚乙烯塑料管”。 4)钢管——“G”表示 钢管的

　　材质较为统一，以“G”表示。一般工程上使用的钢管分为镀锌钢管和普通钢管、

　　14 无缝钢管和有缝钢管，在此不再加以区分。 5)玻璃钢管——“B”表示 玻璃钢

　　以“B”表示管道材质为“玻璃钢”。 (5)管道“规格”表示 如:常用“双壁

　　仅以管道外尺寸(宽、高、外径、)表示，若同一本设计主项管材“规格”统一，此

　　项可不标注，而仅标注次项管材的“规格”。 (6)名称形式写法示例 1)水泥管道

　　横断面名称形式 例1:标准型水泥管断面: 文字表述法:“一立型、四平(A)型”

　　符号表述法:“6(1L)、244PA” 例2:非标准型水泥管断面: 文字表述法:“30 孔

　　型” 符号表述法:“30(X)” 例3:相同容量不同组合的断面 文字表述法:“四平

　　(A)型、四立(A)型” 符号表述法:“244PA、244LA” 2)单孔塑料管管道断面名称

　　形式 例4:标准型塑料管断面: 文字表述法:“6 孔(3×2)塑料管道” 符号表述

　　法:“6(3×2)S110” 表示横排3 孔、竖排2 孔，组合为6 孔，管径为110mm。 例

　　5:非标准塑料管断面: 文字表述法:“18 孔(9×2)塑料管道” 符号表述

　　法:“18(9×2)S110” 表示横排9 孔、竖排2 孔，组合为18 孔。 例6:相同容量

　　不同组合的断面 文字表述法:“24 孔(6×4)塑料管道”、“24 孔(8×3)塑料管
